ECU؛ قلب تپنده فناوری در صنعت خودروسازی

ECU خودرو؛ مغز متفکر خودروهای مدرن

انقلابی در صنعت خودرو

قبل از ظهور رایانه‌ها، خودروها موجودات کاملاً مکانیکی بودند. عملکرد پیشرانه، سیستم ترمز و دیگر بخش‌ها تنها به وسیله اجزای فیزیکی و مدارهای الکتریکی ساده کنترل می‌شد. اما با افزایش نیاز به کاهش آلایندگی، بهبود مصرف سوخت و افزایش ایمنی و رفاه، نیاز به یک سیستم کنترل هوشمند بیش از پیش احساس شد. واحد کنترل الکترونیکی (ECU) پاسخی به این نیاز بود. امروزه ECU به عنوان "مغز" یا "کامپیوتر مرکزی" خودرو شناخته می‌شود که تقریباً بر تمامی جنبه‌های عملکردی یک وسیله نقلیه مدرن نظارت و کنترل دارد.

ECU چیست؟

 ECU یا واحد کنترل الکترونیکی (Electronic Control Unit)، یک کامپیوتر در ابعاد بسیار کوچک محسوب می‌شود که در خودروها نصب می‌شود تا یک یا چند سیستم الکترومکانیکی را در خودرو کنترل کند.

تاریخچه مختصر

 اولین ECU ها در اواخر دهه ۱۹۷۰ و برای کنترل سیستم انژکتوری موتور (جایگزین کاربراتور) و تنظیم نقطه آوانس جرقه به منظور کاهش مصرف سوخت و آلایندگی معرفی شدند. این واحد در ابتدا ECM (ماژول کنترل موتور) نامیده می‌شد. با گذشت زمان و افزوده شدن قابلیت‌های جدید، نام آن به ECU تغییر کرد. امروزه یک خودروی مدرن می‌تواند بیش از ۱۰۰ ECU مجزا برای مدیریت سیستم‌های مختلف داشته باشد.

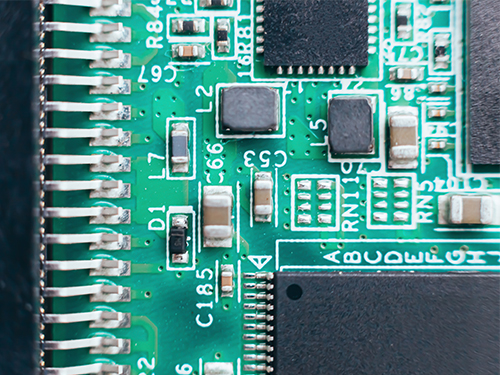

 اجزای تشکیل‌دهنده ECU

یک ECU از اجزای سخت‌افزاری پیچیده‌ای تشکیل شده که مهم‌ترین آن‌ها عبارتند از:

• میکروکنترلر: قلب تپنده ECU. یک پردازنده خاص که برای کاربردهای در لحظه طراحی شده است. قدرت پردازش، حافظه و تعداد پین‌های آن بسته به پیچیدگی وظیفه‌ای که بر عهده دارد، متغیر است.
• حافظه

1. حافظه فلش (Flash): برای ذخیره نرم‌افزار اصلی ECU (Firmware) و نقشه‌های کالیبراسیون (calibration maps) استفاده می‌شود. این حافظه غیرفرار است و با قطع برق اطلاعاتش پاک نمی‌شود.
2. حافظه RAM: برای ذخیره موقت داده‌ها در حین پردازش استفاده می‌شود.

• مبدل آنالوگ به دیجیتال (ADC): داده‌های آنالوگ سنسورها (مانند سنسور موقعیت دریچه گاز، سنسور دمای کولر) را به داده‌های دیجیتال قابل فهم برای میکروکنترلر تبدیل می‌کند.
• درایورهای خروجی: دستورات دیجیتال پردازنده را به سیگنال‌های قدرتمند الکتریکی برای فعال کردن عملگرها مانند انژکتورها، سلونوئیدها، رله‌ها و موتورها تبدیل می‌کنند.
• رابط‌های ارتباطی: امکان ارتباط ECU با دیگر واحدها را از طریق پروتکل‌های استانداردی مانند CAN (Controller Area Network) ، LIN و FlexRay فراهم می‌کنند.

 ECU چگونه کار می‌کند؟ (فرآیند دریافت، پردازش و اجرا)

کار ECU را می‌توان در سه مرحله ساده توصیف کرد:

1. ورودی: ECU داده‌ها را از ده‌ها سنسور در سراسر خودرو دریافت می‌کند. این داده‌ها می‌توانند شامل: سرعت موتور (RPM)، دمای موتور، فشار هوای ورودی (MAP/MAF)، موقعیت پدال گاز، سرعت خودرو، میزان اکسیژن در اگزوز و... باشند.
2. پردازش: میکروکنترلر این داده‌ها را با استفاده از نرم‌افزار و "نقشه‌های کالیبراسیون" از پیش برنامه‌ریزی‌شده، پردازش می‌کند. این نقشه‌ها که حاصل هزاران ساعت تست و مهندسی هستند، به ECU می‌گویند که در هر شرایط خاصی چه واکنشی باید نشان دهد. (مثلاً اگر RPM در حالت X و دمای موتور در حالت Y باشد، میزان سوخت تزریقی باید Z میلی‌ثانیه باشد.)
3. خروجی: پس از پردازش، ECU دستورات لازم را به عملگرها (خروجی‌ها) ارسال می‌کند. برای مثال، به انژکتورها فرمان می‌دهد تا مقدار دقیقی سوخت را اسپری کنند، به کوئل احتراق دستور می‌دهد تا در زمان دقیق جرقه بزند، یا به دریچه EGR فرمان باز یا بسته شدن می‌دهد. این چرخه بیش از هزاران بار در ثانیه تکرار می‌شود تا عملکرد خودرو بهینه و بی‌نقص باشد

 انواع ECUها در یک خودرو (شبکه CAN)

یک خودروی مدرن تنها یک ECU ندارد، بلکه شبکه‌ای از ده‌ها ECU تخصصی دارد که هرکدام مسئولیت بخشی از خودرو را بر عهده دارند و از طریق شبکه CAN با یکدیگر ارتباط برقرار می‌کنند. برخی از رایج‌ترین آن‌ها عبارتند از:

1. ECM/ECU (Engine Control Module): کنترل موتور.
2. TCM (Transmission Control Module): کنترل گیربکس.
3. BCM (Body Control Module): کنترل سیستم‌های بدنه مانند قفل مرکزی، چراغ‌ها، برف پاک‌کن‌ها.
4. ABS/ESP Module: کنترل سیستم ترمز ضد قفل و پایداری الکترونیکی.
5. ACU (Airbag Control Unit): کنترل کیسه‌های هوا.
6. PCM (Powertrain Control Module): ترکیبی از ECM و TCM در یک واحد.

کاربردها و وظایف اصلی ECU

1. کنترل موتور (ECM): مدیریت تزریق سوخت، زمان‌بندی جرقه، نسبت هوا به سوخت، کنترل دریچه EGR، کنترل سیستم جرقه، مدیریت سوخت مصرفی.
2. کنترل گیربکس (TCM): تعیین زمان و نحوه تعویض دنده برای نرم‌ترین و اقتصادی‌ترین عملکرد.
3. کنترل ترمز و پایداری (ABS/ESP): جلوگیری از قفل شدن ترمزها و از دست دادن کنترل خودرو.
4. کنترل رفاه (BCM): مدیریت سیستم‌های روشنایی، شیشه‌های برقی، قفل‌های مرکزی و تنظیمات راننده.
5. کنترل ایمنی (ACU): تشخیص برخورد و فعال‌سازی کیسه‌های هوا در کسری از ثانیه.

مشکلات رایج ECU و علائم خرابی آن

اگرچه ECU ها بسیار مطمئن هستند، اما ممکن است به دلایل زیر دچار مشکل شوند:

علل خرابی:

• شوک الکتریکی و نوسان ولتاژ: اتصال نادرست کابل باتری، باتری به باتری کردن اشتباه.
• دمای به شدت بالا: قرارگیری ECU در نزدیکی موتور و گرمای بیش از حد.
• رطوبت و خوردگی: نفوذ آب به داخل ECU (معمولاً به دلیل قرارگیری در کف خودرو).
• خرابی سنسورها یا عملگرها: یک سنسور معیوب ممکن است سیگنال‌های اشتباه به ECU ارسال کند و باعث پاسخ نادرست یا حتی آسیب به آن شود.
• عیوب داخلی: خرابی خازن‌ها، ترانزیستورها یا دیگر قطعات الکترونیکی به مرور زمان.

علائم خرابی:

• روشن شدن چراغ چک : و وجود کدهای خطای متعدد و غیرقابل توضیح.
• استارت نخوردن یا روشن نشدن موتور.
• کاهش محسوس قدرت و عملکرد موتور.
• افزایش غیرعادی مصرف سوخت.
• توقف خودرو در حین رانندگی.
• عملکرد نامنظم و سخت موتور.
• عدم پاسخگویی برخی از سیستم‌ها (مانند انژکتورها یا پمپ بنزین).

 عیب‌یابی و تعمیر ECU

هشدار: تشخیص و تعمیر ECU کاری بسیار تخصصی است و باید توسط افراد مجرب انجام شود.

1. تشخیص: اولین قدم، اسکن خودرو با دستگاه دیاگ برای خواندن کدهای خطا است. بسیاری از علائم فوق می‌توانند ناشی از مشکلات ساده‌تری مانند خرابی سنسور، شمع یا وایر باشند. بنابراین قبل از نتیجه‌گیری عجولانه، تمامی احتمالات دیگر باید بررسی شوند.
2. بررسی سخت‌افزاری: اگر احتمال خرابی ECU قوت گرفت، تکنسین با استفاده از تجهیزاتی مانند اسیلوسکوپ و مولتی‌متر، ولتاژهای ورودی و خروجی، اتصال به زمین و سلامت سیگنال‌های ارتباطی CAN را بررسی می‌کند.
3. تعمیر یا تعویض:

• تعمیر: در برخی موارد، مشکل از یک قطعه الکترونیکی ساده مانند یک خازن متورم شده، ترانزیستور سوخته یا اتصال کوتاه است که توسط یک متخصص الکترونیک قابل تعمیر است.
• راه‌اندازی و تنظیم مجدد: گاهی اوقات مشکل از نرم‌افزار ECU است که نیاز به بروزرسانی یا برنامه‌ریزی مجدد دارد.
• تعویض: اگر تراشه اصلی آسیب دیده باشد، معمولاً تعویض کل واحد ECU تنها گزینه است. ECUهای جدید یا تعویضی باید با سیستم خودرو تنظیم و آداپته شوند.

جمع‌بندی؛ آینده ECU

ECU تحولی شگرف در صنعت خودرو ایجاد کرد و امکان دستیابی به سطوح بی‌سابقه‌ای از بهره‌وری، عملکرد و ایمنی را فراهم آورد. روند آینده به سمت ادغام واحدهای کوچک‌تر در اَبَرکامپیوترهای مرکزی و در نهایت ساختار رایانه‌ای متمرکز است. این تغییر به جای ده‌ها ECU پراکنده، از چند کامپیوتر بسیار قدرتمند استفاده می‌کند که هرکدام مسئولیت یک دامنه کامل (مانند پیشرانه یا بدنه) را بر عهده دارند. این معماری جدید، پیچیدگی را کاهش می‌دهد، وزن را کم می‌کند و بستری ضروری برای ویژگی‌های پیشرفته‌ای مانند رانندگی خودکار و اتصال همیشگی فراهم می‌کند. بنابراین، اگرچه ممکن است تعداد ECUهای فیزیکی کاهش یابد، اما نقش "مغز" الکترونیکی خودرو هرگز اهمیت خود را از دست نخواهد داد.
